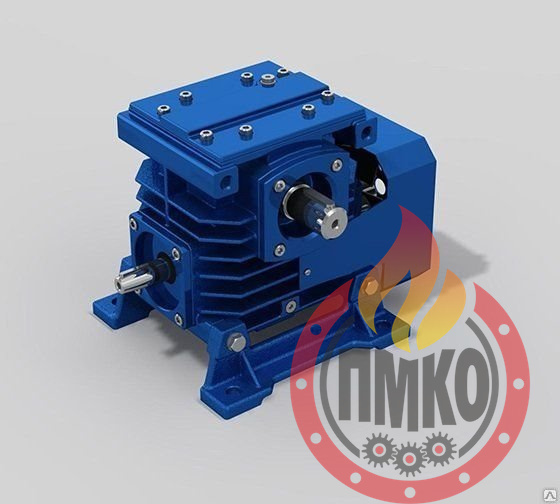

Редуктор Ч-80



Редуктор червячный одноступенчатый.
Ч–80–8...40–51–К–Ц–1–2–В–У1
Ч – тип редуктора;
80 – межосевое расстояние, мм;
8...40 – номинальное передаточное число;
51 – вариант сборки;
К – вариант исполнения быстроходного вала;
Ц – вариант исполнения тихоходного вала;
1 – вариант расположения червячной пары;
2 – варианты расположения лап;
В – с вентилятором;
У1 – вид климатического исполнения и категория размещения.

В наличии

Если Вы ищите, где купить качественный редуктор «Ч–80», то в НЗ «ПМКО» Вы всегда найдете нужное предложение. Мы продаем только качественную и сертифицированную продукцию. У нас Вы сможете купить «Ч–80» по лучшей цене и с доставкой по всей России. Самостоятельно забрать выбранный редуктор можно в наших филиалах в городах Новосибирск, Москва, Красноярск, Кемерово и Бийск.

Редуктор червячный одноступенчатый — один из наиболее распространенных типов современных механических редукторов.

Наибольшее распространение получили одноступенчатые червячные редукторы.

Особенности зацепления и плавность хода обеспечивают низкий уровень шума, поэтому данный тип редукторов стал популярен в механизмах с требованиями к малошумным работам.

Широкое применение редуктор червячный одноступенчатый получил в таких механизмах, как: транспортеры, мешалки, конвейеры, насосы, приводы ворот и т.д.

Редуктор червячный имеет следующие условия эксплуатации:

  • функционирование непрерывно в течение суток;

  • вращение валов может осуществляться в любую сторону;

  • используемый вид нагрузки — постоянный, переменный, действие которого осуществляется только в одну сторону, также реверсивный;

  • допускается следующее число оборотов входного вала — до 1800 оборотов минуту;

  • внешняя среда должна быть неагрессивной, взрывобезопасной;

  • предельное содержание частиц пыли в воздухе — 10 мг/м3 в атмосфере I и II типов.

Редуктор червячный одноступенчатый — помогает добиться высоких значений крутящего момента.

Важно: Исполнение конца тихоходного вала может быть: цилиндрическим - Ц (стандартное исполнение), или полым - П (согласовывается дополнительно при заказе).

Для типоразмеров редукторов 2Ч-40, 2Ч-63, 2Ч-80 (Ч-80) стандартным исполнением являются валы с внутренней резьбой, конический – быстроходный, цилиндрический – тихоходный.

Данный вид редукторов можно эксплуатировать в различных климатических условиях: от районов с умеренным климатом до областей с тропическим климатом и повышенной влажностью воздуха.

Номинальное передаточное число
2Ч-40
2Ч-63
2Ч-80 (Ч-80)
Номинальный крутящий момент на выходном валу, Н.м
КПД
Номинальный крутящий момент на выходном валу, Н.м
КПД
Номинальный крутящий момент на выходном валу, Н.м
КПД
8
32
0,87
120
0,89
230
0,90
10
32
0,85
110
0,88
210
0,89
12,5
28
0,83
100
0,88
200
0,88
16
36
0,81
140
0,84
260
0,85
20
35
0,76
120
0,83
240
0,83
25
30
0,73
110
0,81
220
0,82
31,5
40
0,70
150
0,74
280
0,77
40
36
0,63
130
0,73
260
0,72
50
32
0,60
120
0,68
240
0,71
63
28
0,58
100
0,62
210
0,64
80
20
0,53
90
0,60
180
0,61



02



01



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ 2Ч-40, 2Ч-63, 2Ч-80 (Ч-80).

Редуктор
Aw
A
B
B 1
B 2
B 3
H
H 1
H 2
L
L 1
L 2
L 3
L 4
d
2Ч-40
40
105
120
100
140
164
180
72
37
160
100
150
180
100
13
2Ч-63
63
150
145
125
165
197
232
82
40
200
135
180
220
120
13
2Ч-80 (Ч-80)
80
180
165
140
185
212
267
92
42
238
160
225
260
145
15



03



ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ БЫСТРОХОДНОГО ВАЛА РЕДУКТОРОВ 2Ч-40, 2Ч-63, 2Ч-80 (Ч-80).

Редуктор
d
d 1
l
l 1
b
t
2Ч-40
16
М5
28
15
3
8,5
2Ч-63
22
М8
36
20
4
11,6
2Ч-80 (Ч-80)
25
М8
42
20
5
13,45



04



ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫТИХОХОДНОГО ВАЛА РЕДУКТОРОВ 2Ч-40, 2Ч-63, 2Ч-80 (Ч-80).

Редуктор
d
d 1
l
l 1
b
t
2Ч-40
18к6
М5
40
15
6
20,5
2Ч-63
28к6
М8
60
20
8
31
2Ч-80 (Ч-80)
35к6
М8
80
20
10
38



05



ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ РЕДУКТОРОВ 2Ч-40, 2Ч-63, 2Ч-80 (Ч-80).

Редуктор
d
d 1
l
l 1
b
t
D х m х H8
2Ч-40
23
18
112
72
6
20,8
22 х 1,5 х H8
2Ч-63
33
28
108
68
8
31,1
32 х 1,5 х H8
2Ч-80 (Ч-80)
41
35
116
66
10
38,3
40 х 1,5 х H8



ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ



06



Внимание!

Вариант сборки редуктора должен рассматриваться в положении,
при котором выходной конец червяка
(быстроходный вал) находится снизу (червяк под колесом) со стороны наблюдателя.


ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В РЕДУКТОРАХ



07



Внимание!

Вариант сборки редуктора должен рассматриваться в положении,
при котором выходной конец червяка
(быстроходный вал) находится снизу (червяк под колесом) со стороны наблюдателя.

о – отдушина.
к – пробка для контроля уровня масла.
с – пробка для слива масла.
1 – червячный вал направлен горизонтально под червячным колесом;
2 – червячный вал направлен горизонтально над червячным колесом;
3 – червячный вал расположен горизонтально, слева от червячного колеса;
4 – червячный вал расположен горизонтально, справа от червячного колеса;
5 – червячный вал направлен вертикально вверх;
6 – червячный вал направлен вертикально вниз.

Варианты крепления лап (расположение лап по плоскастям)

08

 Обозначения вариантов крепления лап:

1 – без опорных лап. 2345 – на опорных лапах по плоскастям.

Вверх Назад
